SHANNON 100 ... + ε !


Le Doodle auquel vous avez échappé...

Le 30 Avril 2016, le monde entier pouvait découvrir un Doodle fêtant les 100 ans du père de la Théorie de l'InformationClaude Elwood Shannon (1916-2001). Le monde entier, vraiment? Il semblerait qu'un petit territoitre gaulois, tout à l'ouest de l'Europe, ait résisté...

Doodle du 30 avril 2016...visible dans tous les pays en bleu! (Agrandissez la carte -et la honte...en cliquant)

Comme si Shannon n'y était pas assez inconnu déjà: quelle injustice! Alors que tout objet électronique de musique, d'image, ou de communication s'appuie sur sa vision anticipatrice. Or ce petit dessin nous dit déjà de lui trois choses essentielles:
  1. Il est l'inventeur du mot BIT, contraction de Binary digIT (chiffre binaire). Ou plutôt, il est le premier à l'écrire en 1948, mai il en attribue la paternité à John W. Tukey . Il est à coup sûr le premier à imaginer que tout message: texte, son, ou image peut être codée en une suite de bits: c'est la numérisation du message ,on dira parfois: la digitalisation
  2. Il aimait les jeux, et particulièrement le jonglage: c'est pourquoi le doodle le montre jonglant avec 3 bits... qui écrivent 100! (petite tricherie de lecture décimale)
  3. Il est le premier à avoir schématisé (1948) la communication moderne selon le modèle (simplifié à  3 éléments sur 5 dans le Doodle)
        Source---> Codage---> Canal (éventuellement bruité)---> Décodage---> Récepteur


Le célèbre schéma...en V.O. la première page de l'article (intégral en lien)

Ce qui parait, aujourd'hui, une évidentce, frappa les esprits à la façon d'un séisme difficilement imaginable rétrospectivement. Au point qu'il dut lui-même prendre sa plume pour mettre le holà  aux abus, venus, comme par hasard, des sciences réputées humaines... Heureusement, pendant ce temps là, celles qui sont -forcément, par opposition- inhumaines, allaient faire fructifier l'héritage de ce papier jusqu'à permettre aux spécialistes des premières de bénéficier de forfaits téléphoniques illimités pour échanger en toute sécurité des Gigabits d'inepties sur les conséquences de sa théorie.

Mais le Tourisme, dans tout ça?

Le Mathouriste le confesse, il aurait bien aimé faire la tournée des statues de Shannon érigées aux U.S.A.et visiter ces lieux mythiques: le M.I.T., les Bell Labs (voir la couverture de la publication ci-dessus) où officia Claude Shannon. Ce n'est pas encore fait... ce qui ne veut pas dire que l'occasion ne se présentera pas un jour prochain! Voici d'ailleurs, pour vous allécher (et, pourquoi pas, si vous passez par là, faire un cliché de meilleure qualité et nous en confier la publication)



à Gaylord (Michigan), le 6/10/2000
inauguration en présence de son épouse Betty
Le scumpteur, Eugene Daub,
 au travail sur son modèle en terre
au MIT

Ces vignettes ont été réalisées à partir des images originales de la page Claude E. Shannon Statue Dedications que nous vous invitons bien sûr à consulter pour voir tous les lieux d'implantation (outre ceux des photos sélectionnées, Bell Labs, ATT, UCSD) et en savoir plus!
Et tant que nous en sommes aux emprunts, faute d'avoir été aux Bell Labs pour assister à l'inauguration de la plaque IEEE...



 aux Bell Labs, pour fêter  son centenaire ( source:  cette page, consultez la, il y a d'autres photos!)

Par la même occasion, un amphithéâtre était baptisé au nom de Claude Shannon: une gravure dans le patio le rappellera désormais à tous les passants.


et dire que le nouveau monde des télécoms y avait commencé à peu près comme ça, en 1880:


Prototype de téléphone Bell, 1877
Cité des Télécoms, Pleumeur Bodou (Côtes d'Armor)

Mais le Mathouriste était bien présent, en revanche, parmi les 100 heureux élus qui assistaient à l'ouverture en France des célébrations du Centenaire Shannon du 26/10/2016 au 28/10/2016, à l'I.H.P. avec un passionnant colloque scientifique (ici, le programme détaillé)... Vous êtes jaloux? Vous avez raison, mais vous pourrez les retrouver intégralement en vidéo sur la chaîne YouTube de l'I.H.P. , comme si vous y étiez! (et à qui dit-on merci, croyez vous, si le streaming sur Internet est possible gâce à des flots gigantesques de 1 et de 0 courant sur les fils de cuivre de l'antique téléphone de Monsieur... Bell ou sur les ondes de nos engins cellulaires?)
Et comme vous, comme des milliers de visiteurs, il découvrira l'exposition que va consacrer le Musée des Arts & Métiers à Claude Shannon, le Magicien des Codes, du 13/12/2016 au 12/03/2017, pour que Shannon ne soit décidément plus un inconnu.

En attendant, et en complément, il vous propose ici quelques souvenirs instantanés, et tout particulièrement le témoignage d'un grand chercheur ès codes qui a cotôyé et bien connu Shannon. Le tout agrémenté de liens choisis et regroupés dans cette page pour  vous permettre d'en apprendre beaucoup plus sur cette passionnante histoire...

Fêter le souvenir de Shannon avec Robert Gallager

Robert Gallager (professeur émérite au MIT; sa page personnelle) a donné la conférence de clôture du colloque... le bouquet final, en somme! Certes, pour être grand informaticien, on n'en est pas moins homme, donc parfois victime de quelques menus soucis de connexion... mais l'organisation de l'I.H.P. étant irréprochable, il y a toujours quelqu'un pour résoudre ces petites misères... et dans le cas présent, M. le Directeur en personne!

devant l'affiche de l'exposition... ...à remplacer par sa présentation! On va y arriver...

Il a notamment tenu à développer le point de vue de Shannon sur la manière dont fonctionne un chercheur, ou plutôt: doit fonctionner pour produire des choses intéressantes (et pas seulement du papier imprimé...): on sait que cette question a suscité de nombreuses réflexions, les meilleures venant de scientifiques eux-même: Henri Poincaré, Godfrey  Hardy, Alain Connes, pour citer les plus remarquables. Que dit Shannon? Découvrons en images, ses trois qualités et ses six astuces pour un travail fructueux:

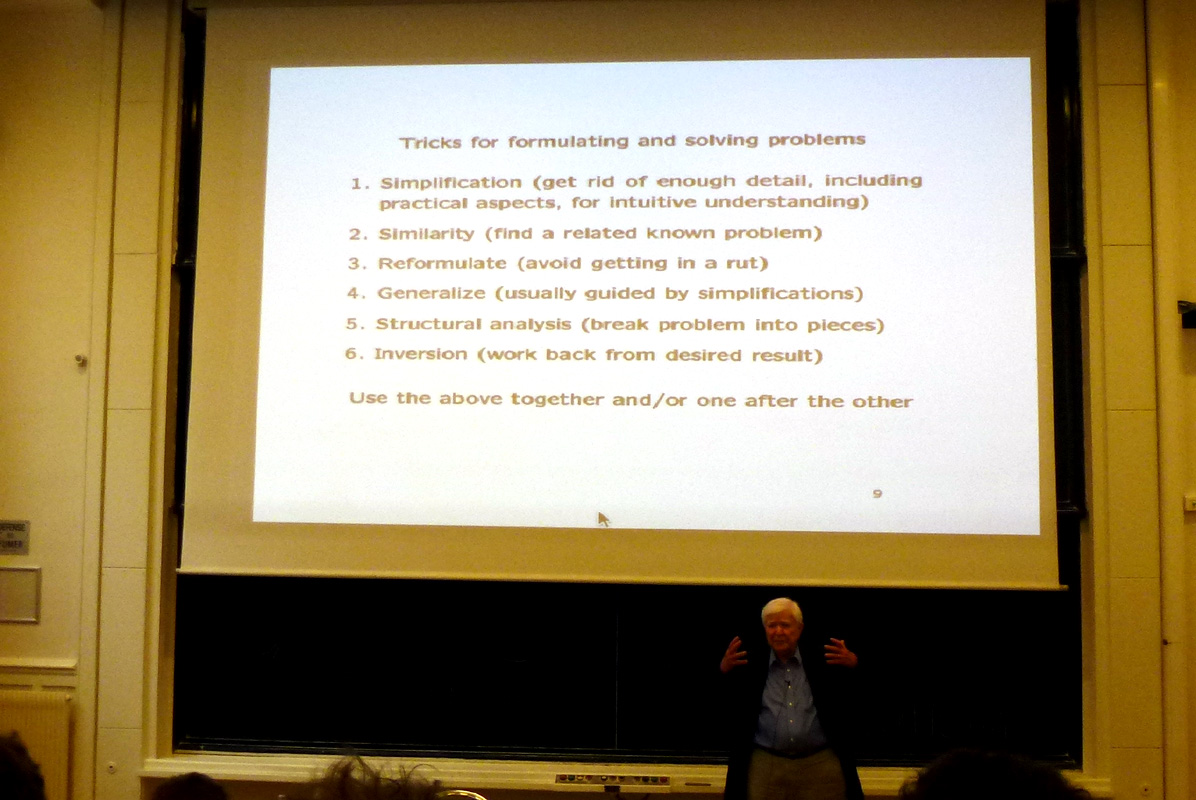

3 qualités de base pour être un bon chercheur... ...et 6  astuces malines  pour être créatif!

Vous trouverez en lien le texte complet de cette conférence: Creative Thinking (1952).
Prenons le cas de son premier trick: Shannon l'emploie dès le début de son article fondateur: il simplifie en évacuant le sens des messages pour attaquer le problème, plus simple, d'une suite aléatoire de symboles.

C'est grâce à cela qu'il va parvenir "naturellement" (enfin, presque...) à définir une notion-clé de sa théorie, l'entropie, à partir des probabilités d'apparition de chaque symbole. Ce nombre forurnira un plancher à la taille moyenne d'un mot du code qui garantisse un décodage correct.
L'idée n'était pas nouvelle en soi: elle avait été empiriquement employée dans le télégraphe de Morse, par exemple. Le "E", caractère le plus fréquent  en Anglais, était codé par le symbole le plus bref, le point. Puis le "T" , deuxième caractère par la fréquence moyenne, par un trait. Et ainsi de suite; les lettres plus rares étant représentées par des symboles plus longs (plus coûteux en bits, dirait-on aujourd'hui), par exemple le "O" par 3 traits -le fameux SOS devenant ... --- ... . Rien ne prouvait qu'on ne pouvait pas faire mieux; au contraire Shannon réussit à mettre en évidence une limite indépassable.

Une deuxième simplification est dans l'étude, en première partie, d'un canal parfait (chaque symbole est transmis sans erreur); ce n'est que dans la deuxième partie qu'il aborde un canal bruité, où certains bits sont altérés lors de la transmission: cela pose la question de la redondance à ajouter à un suite de bits pour détecter et corriger une erreur, et conduit à la théorie des codes correcteurs. Le tout illustre aussi le cinquième trick: le problème est attaqué d'une façon structurée et progressive: canal sans bruit/ canal avec bruit/ pourrait-on faire mieux en tenant compte du sens?

R. Gallager insiste beaucoup sur ce point: les grandes idées sont porteuses d'une grande simplicité (cela n'est nullement contradictoire avec la difficulté d'y parvenir!). Et prouve l'universalité de son propos en convocant des témoins des sciences et des arts... (il aurait pu aussi bien citer Newton en physique, et Malevitch en peinture):



sur le mur de la maison, rue Lesnická, à Prague, où résida Albert Einstein en 1911-1912  L'éloge de la simplicité:
le mathématicien (ou le physicien, ou l'informaticien!) ne diffère en rien de l'artiste...
Constantion Brancusi (1876-1957):
Princesse X (Bronze poli, 1915-16)

Le choix des illustrations latérales est celui du Mathouriste, et non de R. Gallager, mais on espère qu'il ne désapprouverait pas.

Voir intégralement la conférence de Robert Gallager

Les meilleurs codes, ou presque... avec Robert Gallager, et quelques autres!

(Si vous n'avez jamais entendu parler de codage, le mieux est de commencer par l'article de Gabriel Peyré : Claude Shannon et la compression des donnees sur le site Image des Mathématique)

C'est ici que nous allons découvrir pourquoi Gallager est particulièrement qualifié pour parler de Shannon: il a approché non seulement l'homme, mais aussi la limite que Shannon a fixée à l'efficacité d'un code!
L'article de 1948 est, en dépit de quelques réserves pincées à l'époque de sa sortie, celui d'un vrai mathématicien. La preuve, pourrait-on dire en ne se moquant qu'à moitié, c'est qu'il y démontre l'existence de codes "aussi bons que possibles"... sans dire comment en construire! Voici le passsage:


Quiconque a suivi un cours de maths un peu sérieux aura entendu ce genre de formulations; quiconque a fréquenté un physicien ou un ingénieur les aura entendu rugir d'exaspération devant un tel énoncé:
"Ah bon! ça nous fait une belle jambe! et comment fait on, maintenant? "

Si vous n'êtes pas dans l'une des catégories socio-professionnelles mentionnées ci-dessus, vous pouvez néanmoins vous faire une idée exacte de l'effet produit avec une situation similaire:

Le mathématicien: Je sais qu'il y a une fille (resp. un mec) super-canon qui ne demande qu'à passer la soirée au lit avec toi...
Vous: Formidable! Et où puis-je la trouver?
Le mathématicien: ça, je n'en ai pas la moindre idée. Mais mes calculs sont formels: je sais qu'elle existe!
Vous: ...< CENSURÉ>...

Précisons: Shannon a défini, à l'aide de statistiques sur le taux d'erreurs du canal, un nombre qu'il appelle sa capacité.
Si un message est codé à l'aide de caractères sur k bits, auxquels on a ajouté n - k bits redondants (destinés à détecter et corriger les erreurs), le taux est le rapport k / n; il mesure clairement l'efficacité du codage (plus on ajoute de caractères de contrôle, et donc plus on allonge la représentation d'un caractère, moins on est efficace -plus le message coûtera cher en longueur, donc en temps de transmission).
Ce que dit le théorème, c'est que, pourvu que le taux soit inférieur à la capacité, on peut, pour toute marge d'erreur ε choisie a priori, si petite soit-elle, trouver un code garantissant un décodage avec une probabilité d'erreur inférieure à ε.

Dans sa conférence, qui précédait celle de Gallager, Ruediger Urbank (EPFL) a retracé une brève histoire des codes correcteurs d'erreur.


Quelques codes "historiques": auteurs et années d'invention

Avant de déclarer qu'il était particulièrement heureux de parler dans une salle réunissant les deux chercheurs qui ont le mieux relevé le défi de construction lancé par Shannon, auteurs des méthodes les plus récentes, les plus efficaces et... les plus appliquées dans les télécommunications du nouveau millénaire: Robert Gallager (Low Density Parity Check codes, 1963) et Claude Berrou (TurboCodes, 1993) -le second était le Monsieur Loyal de ces journées.


Ruediger Urbank nous les présente côte à côte!
Les flèches de couleur ont été ajoutées sur ces vignettes pour vous aider à les repérer...

Voir la conférence de Ruediger Urbank


Robert Gallager... et le principe de ses codes

Robert Gallager avait de l'avance (il a publié en 1962)... TROP d'avance! Car l'ennui avec les codes, c'est qu'il ne suffit pas de coder... il faut aussi décoder efficacement! Malheureusement pour ses LDPC, le décodage demandait beaucoup trop de temps.  Aussi, les TurboCodes  se sont imposés dès les années 1990 pour les télécommunications, de la NASA aux réseaux de téléphonie "pour tous" de 3ème et 4ème génération... Mais les LDPC, forts de nouveaux procédés de décodage, reviennent en force pour la 5ème génération. Une rivalité technique qui n'empêche pas, comme on le voit, un contact tout à fait amical!


De G à D: Urbank , Gallager, Berrou
Quand Berrou questionne Gallager...


Et si vous voulez en savoir plus sur les codes LDPC

Les Débuts d'un Maître

De l'Algèbre des Circuits...

Shannon surprens dès son mémoire de master, en 1937: il y rapproche algèbre de Boole (George Boole, 1815-1864) et circuits à relais afin d'améliorer les circuits de communication téléphoniques. Un article disponible sur la toile; mais dont voici quelques émouvants vestiges d'époque!
Page de garde du tapuscrit Puis édité... sous une prstigieuse couverture!

... à la Cryptographie

 Pendant la Deuxième Guerre Mondiale, Shannon avait travaillé sur le codage des messages secrets. Il avait même rédigé en 1945 un rapport sur le sujet, publié dans une version déclassifiée en 1949, sous un titre ... différent! Ya-t-il eu d'autres modifications... personne ne semble le savoir de nos jours -ou ne veut l'avouer. Il révèle en tout cas un auteur très au courant de l'état de l'art, et perspicace quant à l'avenir des systèmes cryptographiques.


Page de couverture originale
Texte de la version de 1949 en ligne

Anne Canteaut est donc partie de ce texte pour en montrer la pertinence actuelle à travers les recherches les plus récentes, notamment le système AES (ou Rijndael), remplaçant depuis 2001 d'un DES vieillissant (1977).


Video de cette conférence (aussi en cliquant sur l'image)

Deux "formules de Shannon" ... d'un point de vue archéologique


Elles figurent dans un autre célèbre (encore!) article:  Communication in the Presence of Noise (1949)

L'objectif est d'évaluer la capacité du canal, soit le nombre maximum de bits par seconde qu'il est possible de transmettre avec une erreur aussi faible que voulue (autrement dit: le seul maximum raisonnable pour garantir la quamité de transmission), présentée dès la première page de l'article. Le but est de l'exprimer à partir de la largeur de bande passante W du canal et du rapport signal sur bruit S/N ( S est le signal, N le bruit - N comme Noise!).

C = W  log2$\displaystyle \left(\vphantom{1+\frac{S}{N}}\right.$1 + $\displaystyle {\frac{{S}}{{N}}}$$\displaystyle \left.\vphantom{1+\frac{S}{N}}\right)$
Pour faire le lien et y parvenir, Shannon passe par son non moins fameux théorème d'échantillonage... dès la deuxième page de l'article.
Mais ces deux résultats sont-ils vraiment de lui? A-t-il eu des prédécesseurs, et quelle est la part de chacun dans le résultat?

La Capacité du Canal

ici, P est mis pour Power (Puissance du signal)

Cette formule, ce n'est peut-être pas de la tarte... mais avec Olivier Rioul (Télécom Paritech), c'est du gâteau! Son exposé proposait d'en retrouver (et d'en comparer) les versions antérieures.  Premier cité: Ralph Hartley (1888-1970), 20 ans avant! Son article fondateur est
 "Transmission of Information", Bell System Technical Journal, Volume 7, Number 3, pp. 535–563, (July 1928).


La même  formule?
Oui... et non,  va-t-il développer.

Shannon ne nie d'ailleurs pas y avoir trouvé une source d'inspiration: il y fait référence dès la troisième ligne de son article de 1948. Plus tard, il devait donner ce commentaire lors d'un entretien évoquant les grandes étapes de ses recherches:

"I started with information theory, inspired by Hartley’s paper, which was a good paper, but it did not take account of things like noise and best encoding and probabilistic aspects."

Claude Shannon, in
F.W.Ellersick, A conversation with Claude Shannon. IEEE Commun. Mag. 1984, 22, 123–126.

La même chose ou pas? Olivier Rioul et José Carlos Magossi ont discuté cette question dans deux articles (2014):
* Shannon’s Formula and Hartley’s Rule: A Mathematical Coincidence?
* On Shannon’s Formula and Hartley’s Rule: Beyond the Mathematical Coincidence
On y apprend que, comme toute formule à laquelle on appose un nom, la formule de Hartley n'est... pas vraiment de Hartley, mais qu'il s'agit d'une attribution postérieure, une fois son article relu et extrapolé. Et que l'histoire ne s'arrête pas là: l'année 1948, marquée de l'article de Shannon, est aussi celle de la parution de... pas moins de 7 autres contributions dans le même sens:


dont celle de deux Français, Clavier et Laplume (non, ce n'est pas un gag...)
Les Frenchies de cette histoire...

Laissez vous raconter tout ça par Olivier Rioul: sa conférence est en ligne!

 Un autre article: L. LUNDHEIM, On Shannon and “Shannon’s formula

Le Théorème d'Échantillonnage

(Si vous n'avez jamais entendu parler d'échantillonnage, le mieux est de commencer par le premier exposé (Caroline Chaux) de ce film des célébrations au CIRM: il est très pédagogique, avec des exemples sonores très convaincants)
Ce théorème est aussi présenté sur Wikipedia.

Il est un peu le grand absent de ce colloque, n'apparaissant que furtivement. Il est pourtant dès la deuxième page de  Communication in the Presence of Noise .
Et lui aussi a une histoire qui ne se résume pas à "Nyquist-Shannon", pas plus que la formule précédente n'est réduite à "Shannon-Hartley". Shannon lui-même cite Whittaker (1915), Gabor (1946). Tout en n'hésitant pas à signaler que le résultat est à la fois connu de tous en traitement du signal, prouvé antérieurement dans un cadre mathématique... sans que l'importance en soit perçu dans le premier domaine. Mais y aurait--il... un problème de communication? Heureusement, Shannon est là, avec sa perspicacité, pour rapprocher les deux mondes!


Apparition fugace chez Olivier Rioul...
Tout apparait dans la deuxième page!
Ci-contre:
  • l'énoncé "informel" : doubler la fréquence d'échantillonage
  • la formule de reconstruction
  • de nettes références aux auteurs antérieurs

 En attendant mieux (une histoire aussi talentueusement écrite que la précédente), voici, tout seigneur, tout honneur, l'original, puis quelques articles analysant ses sources plus ou moins lointaines.. Pour le plaisir de croiser Lagrange, Cauchy, Borel, De la Vallée-Poussin... et plein d'autres. Pas si étonnant, quand on prend la peine d'y réfléchir: échantillonner ou interpoler, c'est toujours... travailler, oui, bien sûr! Mais soyons sérieux: tenter de reconstituer (au mieux possible, en un sens à préciser) une fonction à partir d'un ensemble discret de valeurs.


Articles historiques
Commentaires

N.B. : Le poster ci-contre a été réalisé par Stankovic & alias.

Et l'entropie, dans tout ça?


Cette fameuse mesure du caractère aléatoire d'un message (exprimée à l'aide des probabilités de chacun des N symboles)
Beaucoup de cours vous la "balancent" abruptement, mais l'auteur, lui, prend soin de montrer qu'elle est nécessaire à partir d'un cahier des charges raisonnable. La démonstration est contenue dans un appendice de l'article.
Et le nom? Court à ce sujet une anecdote, dont la véracité est discutée: c'est Von Neumann qui le lui aurait soufflé.

"Vous devriez l'appeler entropie, pour au moins deux raisons:
- la première, c'est que cette fonction a déjà été utilisée en mécanique statistique, sous ce nom; donc, elle en a déjà un;
 - la deuxième, et c'est la plus importante, c'est que personne ne sait vraiment ce que cela veut dire, ce qui ne peut que vous avantager dans les débats."

Vous trouverez les diverses versions et l'histoire... de cette histoire, dans cette page.

Et si, malgré l'avertissement, vous voulez vous faire une idée de l'entropie en théorie de l'information, pourquoi ne pas regarder:

Ressources complémentaires sur l'entropie

De difficultés variées, sans doute; mais tous démarrent élémentairement (avant d'aller plus ou moins loin), abordent l'incontournable lien avec la physique, contiennnet un historique de la notion. Il n'est donc pas interdit de picorer pour constituer son propre puzzle: comme un puzzle, s'approprier une notion difficile prend du temps, et, croyez en l'expérience générale de l'auteur de ces lignes, avec deux textes dont chacun est imparfaitement compris, on peut faire une assez bonne compréhension générale. N'est-ce pas normal en la matière, puisqu'on... augmente l'information?
Les deux premiers ont été choisis pour leur taille plus courte...

Toutes les Vidéos du Colloque Shannon-100

Le programme du colloque est ici; les abstracts des conférences sont là!
Et voici les interventions, dans l'ordre de la programmation.

  János Körner (Université de Rome La Sapienza) Shannon’s legacy in combinatorics
  Elisabeth Gassiat  (Université de Paris-Sud) Entropie, compression et statistique
  Anne Canteaut (INRIA) Concevoir un algorithme de chiffrement sûr et efficace : l’héritage de Shannon
  Mérouane Debbah (CentraleSupélec et Huawei France R&D) Random Matrices and Telecommunications
  Olivier Rioul  (Télécom-ParisTech) Shannon’s Formula Wlog(1+SNR):  A Historical Perspective
  Anne Auger (INRIA) How information theory sheds new light on black-box optimization
  Sergio Ciliberto (ENS Lyon) Mesure de l’énergie minimale nécessaire à l’effacement d’un bit d’information
  Vincent Gripon (Télécom Bretagne) Vers une théorie de l’information mentale
  Jean-Louis Dessalles (Télécom ParisTech) Information, simplicité et pertinence
  Gérard Battail (Télécom ParisTech ER) En suivant Shannon : de la technique à la compréhension de la vie
  Frank Nielsen (École Polytechnique) The dual geometry of Shannon information and its applications
  Ruediger Urbank (École Polytechnique Fédéral de, Lausanne) Happy Numbers: 68 Years of Coding, 6² + 8² = 100 Years of Shannon
  Robert G. Gallager (MIT) Claude Shannon: His life, modus operandi, and impact
  Cédric Villani, Directeur de l’Institut Henri Poincaré Clôture du colloque

Vidéos Complémentaires

Des introductions très élémentaires

Et aussi...

Shannon, c'est encore...

Des tas de machines insolites, désopilantes, les plus inutiles possibles, œuvres d'un bricoleur de génie aimant décidément s'amuser. Car il les réalisait, et elles fonctionnaient mécaniquement. Par exemple:

Allez la voir en fonctionnement, sur cette page
(variante dans cette vidéo)

  • mais aussi le premier essai sérieux pour envisager un ordinateur joueur d'échecs. On trouve dans son article les principes fondamentaux: exploration arborescente, fonction d'évaluation, nécessité de l'élagage de l''arbre... qui ont conduit des premières machines malhabiles (première victoire, en 1956, à Los Alamos: MANIAC I, sur une jeune débutante ayant une semaine d'apprentissage seulement)  à celles qui sont devenues championnes du monde: pas mal, pour un début!

article complet en cliquant sur l'image

Cette présentation resitue ce travail dans l'histoire des machines à jouer aux échecs.
Shannon n'hésite pas à faire, dans son introduction, l'histoire des tentatives antérieures, dont l'habile escroquerie du Turc Mécanique de Maelzel, tout en relevant les erreurs de l'argumentation d'Edgar Poe (Maelzel's Chess Player , 1836) contre celle-ci.

... et toujours, des célébrations!

Et surtout n'oubliez pas...


L'Exposition au Musée des Arts et Métiers! (13/12/2016  -  12/03/2017 )

La Page Officielle - Les Conférences et Rencontres

Cedric Villani vous la recommande!
